Biện Pháp Thi Công Bể Inox Lắp Ghép Công Nghiệp Chuẩn Kỹ Thuật

Biện pháp thi công bể inox lắp ghép là bộ tài liệu thuyết minh kỹ thuật và quy trình lắp đặt các tấm panel inox tiêu chuẩn (1mx1m, 1mx0.5m) bằng phương pháp hàn Argon (TIG) kết hợp hệ giằng chịu lực nội bộ. Biện pháp thi công chuẩn bao gồm 6 bước chính: (1) Đổ bệ móng bê tông cốt thép song song phẳng, (2) Lắp đặt khung dầm thép hình chịu lực đáy bể, (3) Hàn lắp ghép các tấm panel inox đáy, (4) Dựng đứng và hàn vách ngăn thành bể, (5) Lắp đặt hệ thanh giằng co inox gia cường chịu tải bên trong, (6) Bơm đầy nước thử kín tải trong 24-48 giờ để nghiệm thu PCCC và bàn giao. Quy trình này giúp rút ngắn 70% tiến độ và đạt chuẩn PCCC.

Tổng quan về bể nước inox lắp ghép và tầm quan trọng của hồ sơ biện pháp thi công

Bể inox lắp ghép công nghiệp là gì?

Bể nước inox lắp ghép (hay còn gọi là bồn inox lắp ghép panel) là hệ thống bể chứa nước dung tích lớn được tạo thành bằng cách liên kết các tấm inox (panel) được dập định hình sẵn tại nhà máy. Khác với bồn inox dân dụng thông thường có dung tích giới hạn (dưới 30m³), bể lắp ghép công nghiệp có thể tùy biến dung tích không giới hạn, từ 10m³ cho đến hàng ngàn m³, đáp ứng nhu cầu lưu trữ nước cực lớn cho các công trình công nghiệp và dân dụng.

Tại sao phải lập biện pháp thi công bể inox lắp ghép chi tiết?

Trong quy trình quản lý dự án xây dựng hiện đại, hạng mục lắp đặt bể chứa nước luôn nằm trong danh mục giám sát trọng điểm của Tư vấn giám sát (TVGS) và Chủ đầu tư (CĐT). Bản thuyết minh biện pháp thi công bể inox lắp ghép là hồ sơ bắt buộc vì những lý do sau:

1. Đảm bảo an toàn kết cấu chịu lực: Một bể nước dung tích 500m³ tương đương với tải trọng tĩnh 500 tấn đè lên hệ móng. Nếu biện pháp thi công móng và hệ dầm phân bổ lực không chuẩn, nguy cơ sụt lún, nứt gãy sàn là cực kỳ cao.
2. Đảm bảo độ kín khít tuyệt đối: Inox có đặc tính giãn nở nhiệt. Việc thi công hàn không đúng kỹ thuật sẽ dẫn đến hiện tượng biến dạng mối hàn, gây rò rỉ nước dưới áp lực cột nước cao.
3. Đáp ứng tiêu chuẩn nghiệm thu PCCC: Hệ thống bể chứa nước PCCC phải tuân thủ nghiêm ngặt các quy định về lưu lượng, vị trí lắp đặt và độ bền cơ học theo QCVN 06:2022/BXD và TCVN 2622:1995.

So sánh bể nước inox lắp ghép với bể bê tông cốt thép truyền thống

Để giúp các chủ đầu tư và nhà thầu có cái nhìn khách quan trước khi phê duyệt dự án, dưới đây là bảng đối chiếu kỹ thuật chi tiết giữa giải pháp bể inox lắp ghép Tây Á và bể bê tông:

Khả năng chống thấm	Tuyệt đối 100% nhờ mối hàn Argon kín	Dễ bị nứt, thấm ngược nước bẩn từ đất
Vệ sinh an toàn nước	Cực cao (inox không rỉ, chống bám rong rêu)	Kém (bề mặt bê tông dễ bong tróc, mọc rêu)
Tiến độ thi công	Rất nhanh (3 – 7 ngày tùy dung tích)	Lâu (20 – 45 ngày do chờ bê tông đông kết)
Linh hoạt không gian	Lắp đặt được ở gầm tối, mái cao, góc hẹp	Phải đổ khuôn cố định, khó thi công góc hẹp
Tuổi thọ & Bảo trì	Trên 30 năm, bảo trì nhanh chóng	5-10 năm bắt đầu nứt, chi phí chống thấm lại lớn

Thông số kỹ thuật vật liệu bể lắp ghép Tây Á

Độ bền của bể nước phụ thuộc rất lớn vào chất lượng vật tư đầu vào. Tại CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP A SOLUTION , chúng tôi áp dụng các tiêu chuẩn vật liệu khắt kê:

Mác Inox SUS 304 và SUS 316

Inox SUS 304: Sử dụng cho các bể chứa nước sinh hoạt sạch và nước PCCC thông thường. Đạt tiêu chuẩn an toàn thực phẩm.

Inox SUS 316: Sử dụng cho các công trình nhà máy hóa chất, lọc hóa dầu, chế biến thực phẩm hoặc các khu vực biển có độ mặn cao. SUS 316 chứa thành phần Molypden giúp chống ăn mòn lỗ kim và rỗ mối hàn vượt trội trong môi trường Clorua.

Quy cách tấm Panel tiêu chuẩn

Các tấm panel được dập nổi hình cầu (mặt lõm hướng ra ngoài) bằng máy ép thủy lực lực nén lớn, giúp tăng độ cứng cơ học lên gấp 3 lần so với tấm inox phẳng cùng độ dày: Kích thước module 1000x1000mm, 1000x500mm, 500x500mm. Độ dày panel dao động từ 1.5mm đến 4.0mm.

Yêu cầu về công nghệ hàn và khí bảo vệ

• Phương pháp hàn: Hàn TIG (Tungsten Inert Gas) bán tự động hoặc thủ công.
• Khí bảo vệ: Khí Argon tinh khiết đạt ≥ 99.99% nhằm bảo vệ vùng hàn khỏi sự oxy hóa của khí quyển, giúp mối hàn sáng bóng, không bị đen hay rỗ khí.
• Que hàn phụ trợ: Dùng que hàn ER308L (cho inox 304) và ER316L (cho inox 316) có hàm lượng carbon cực thấp để ngăn ngừa nứt nóng mối hàn.

Chương IV: Yêu cầu về móng và bệ đỡ chịu lực

Hệ móng đỡ bể phải được thiết kế và tính toán tải trọng tĩnh một cách khoa học:

Bệ móng bê tông cốt thép (Concrete Plinths)

• Móng mác bê tông tối thiểu phải đạt M250 (hoặc C20/25).
• Bệ móng được thiết kế dạng các băng dầm bê tông song song. Khoảng cách tim dầm tiêu chuẩn là 1000mm hoặc 500mm tương ứng với kích thước tấm panel đáy.
• Chiều rộng dầm bê tông tối thiểu là 300mm, chiều cao tối thiểu 200mm để tạo khoảng không dưới đáy bể, thuận tiện cho việc kiểm tra rò rỉ đáy và luồn dây cáp cứu hộ khi cần thiết.
• Độ lệch phẳng giữa các đỉnh băng dầm không được vượt quá ± 3mm trên toàn bộ mặt phẳng đặt bể.

Hệ dầm thép chịu lực đáy bể (Base Frame)

Để phân bổ đều tải trọng của bể nước lên bệ móng bê tông, chúng tôi sử dụng hệ dầm thép hình chịu lực: Vật liệu thường dùng thép U100 – U150 hoặc thép I định hình. Toàn bộ hệ thép được mạ kẽm nhúng nóng hoặc sơn phủ epoxy 3 lớp chống ăn mòn. Liên kết khung dầm thép được liên kết hàn liên tục và cố định vào bệ bê tông thông qua các bản mã và bu lông nở M12x120mm chịu lực cường độ cao.

Chương V: Thuyết minh chi tiết các bước thi công bể inox lắp ghép

Dưới đây là mô tả chi tiết biện pháp thi công từng bước tại công trường do đội ngũ kỹ sư của CÔNG TY TNHH THIẾT BỊ CÔNG NGHIỆP A SOLUTION thực hiện và giám sát:

Bước 1: Tiếp nhận và định vị hệ dầm thép hình

Kiểm tra cao độ móng bằng máy thủy bình Laser để đo đạc và kiểm tra độ phẳng của các băng dầm bê tông. Nếu có sai số gồ ghề, tiến hành mài phẳng hoặc chèn bản mã thép để cân chỉnh. Đặt khung dầm chịu lực U/I vào vị trí và tiến hành hàn liên kết để tạo thành lưới dầm thép chịu tải.

Bước 2: Lắp đặt và hàn các tấm Panel đáy bể

Lau sạch rỉ sét trên bề mặt dầm thép, rải các tấm panel đáy (1000x1000mm) lên hệ lưới dầm thép. Duy trì khoảng cách hở từ 1.5mm – 2.0mm để làm khe hở hàn ngấu. Tiến hành hàn đính (Tack Weld) định vị các góc và hàn ngấu liên tục (Full Weld) bằng máy hàn TIG Argon.

Bước 3: Dựng thành bể và liên kết hàn các tầng vách

Dựng panel vách bắt đầu từ vách góc 90 độ để làm điểm tựa chịu lực. Sử dụng vam kẹp chuyên dụng kẹp giữ độ vuông góc của các tấm đứng so với đáy, tiến hành hàn đính rồi hàn ngấu đường đứng giữa các tấm và đường nằm ngang nối đáy. Đối với bể cao từ 2m trở lên, tiến hành lắp ghép tiếp tầng 2, tầng 3 chồng lên tầng dưới.

Bước 4: Thi công hàn nắp bể nước

Hàn hệ thống thanh đỡ nắp (xà gồ inox góc) gác từ thành bể này sang thành bể đối diện. Rải các tấm panel nắp (inox dày 1.5mm dập phẳng hoặc dập gân nhẹ) lên hệ xà gồ đỡ rồi hàn đính cố định chống dịch chuyển.

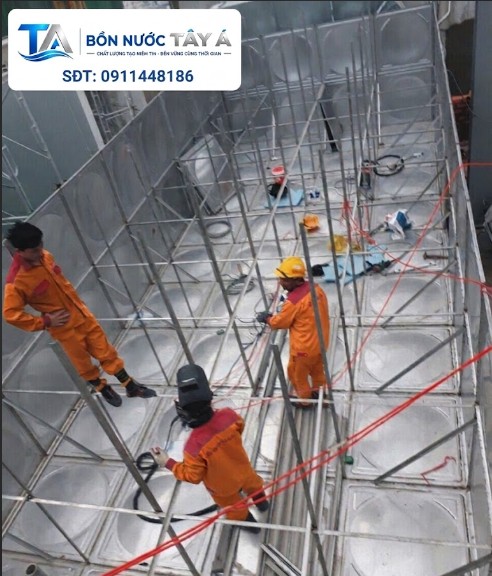

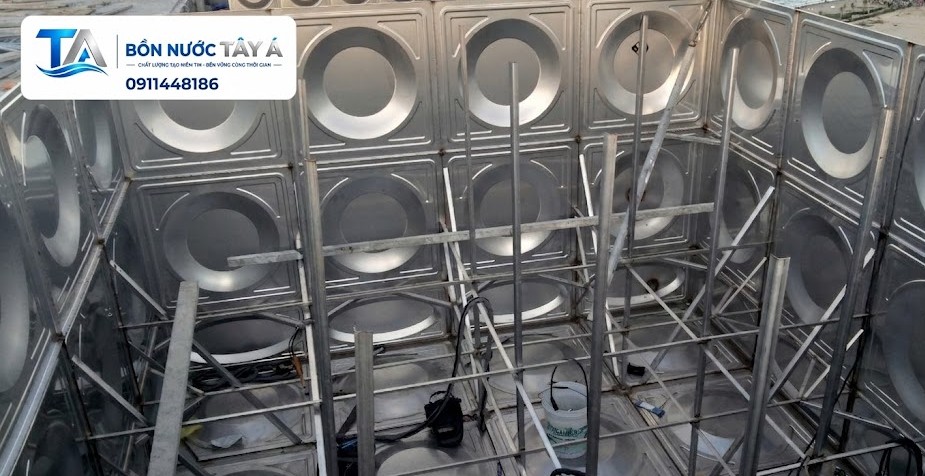

Bước 5: Lắp đặt hệ thanh giằng co gia cường chịu lực bên trong bể

Bố trí hệ giằng chéo tại các góc chữ V và giằng ngang/dọc đan xen giữa các vách đối diện bằng thanh inox góc L40x40x3mm hoặc L50x50x4mm. Hàn các đầu giằng vào các tấm bản mã inox đệm hàn sẵn trên góc các tấm panel vách thành bể, lắp các cột đứng ống inox đỡ từ đáy bể lên hệ xà gồ nắp bể.

Bước 6: Lắp đặt đường ống công nghệ và phụ kiện đi kèm

Trổ các lỗ kỹ thuật (cấp nước vào, hút nước ra, xả đáy, ống tràn) bằng máy plasma hoặc máy khoét lỗ. Hàn hai mặt cổ ống măng sông và mặt bích kết nối tiêu chuẩn. Lắp đặt thang leo inox trong/ngoài và nắp thăm (Manhole) kích thước 600x600mm bảo vệ nguồn nước.

Công tác kiểm tra chất lượng và thử kín nước (Hydrostatic Testing)

Sau khi hoàn thành công tác hàn lắp ráp, quy trình kiểm soát chất lượng bắt buộc phải được thực hiện:

Kiểm tra mối hàn bằng phương pháp thẩm thấu (Dye Penetrant Test)

Đối với các mối hàn chịu áp lực lớn ở đáy và tầng 1, áp dụng phun thuốc thử thẩm thấu màu đỏ lên bề mặt mối hàn khô sạch. Sau 10 – 15 phút, lau sạch thuốc màu đỏ rồi phun một lớp chất chỉ thị màu trắng. Nếu xuất hiện các vệt đỏ loang ra, chứng tỏ mối hàn bị rỗ khí hoặc nứt ngầm, cần phải mài bỏ mối hàn cũ và tiến hành hàn lại ngay lập tức.

Quy trình thử nước (Hydro-testing) trong 24 giờ – 48 giờ

Khóa kín van xả tràn và xả đáy bể. Tiến hành bơm nước vào bể theo phân đoạn cao 1m, giữ nước 2 giờ để theo dõi biến dạng của thành bể. Khi đầy nước đến mực thiết kế, duy trì tối thiểu 24 giờ (với bể đặt nổi) và 48 giờ (với bể chôn ngầm) để kiểm tra rò rỉ mối hàn và các mặt bích kết nối ống.

Biện pháp an toàn lao động và vệ sinh môi trường

An toàn khi thi công trong không gian kín (Confined Space)

Lắp đặt quạt thổi khí tươi công suất lớn liên tục luân chuyển không khí khi hàn giằng co bên trong bể. Bố trí ít nhất 1 kỹ thuật viên túc trực bên ngoài nắp thăm để giám sát và giữ liên lạc liên tục. Chỉ sử dụng nguồn điện áp thấp an toàn (12V hoặc 24V) để chiếu sáng trong bể inox.

An toàn hàn cắt và phòng chống cháy nổ

Trang bị mặt nạ hàn lọc độc, găng tay da hàn cổ dài và quần áo chống cháy cho thợ hàn. Bố trí bình chữa cháy bột (ABC 4kg) tại khu vực hàn cắt. Xích cố định đứng thẳng các bình khí Argon bảo vệ trên xe đẩy chuyên dụng.

Biện pháp thi công bể inox lắp ghép là yếu tố quyết định đến chất lượng, độ bền và độ an toàn của công trình. Việc tuân thủ đúng quy trình từ chuẩn bị móng, lắp đặt panel inox, hàn TIG Argon, gia cường hệ giằng đến thử kín nước sẽ giúp bể vận hành ổn định, đảm bảo tiêu chuẩn kỹ thuật và kéo dài tuổi thọ trên 30 năm. Lựa chọn đơn vị thi công có kinh nghiệm sẽ góp phần đảm bảo tiến độ, chất lượng và hiệu quả đầu tư cho công trình. Liên hệ ngay : 0911448186 để biết thêm thông tin chi tiết.
